Ada banyak jenis pompa listrik submersible, dan yang paling umum digunakan dalam irigasi sumur adalah pompa listrik submersible berisi minyak dan pompa listrik submersible berisi air. Mengambil contoh pompa submersible sumur dalam seri QJ, artikel ini secara singkat memperkenalkan struktur pompa submersible sumur dalam.
Struktur pompa submersible sumur dalam terutama terdiri dari pompa air, motor listrik, saluran masuk dan alat penyegel, seperti yang ditunjukkan pada gambar.
Pompa air terletak di ujung atas pompa listrik submersible, terutama terdiri dari impeller, rumah pemandu, poros pompa, bantalan karet dan komponen lainnya. Poros pompa dan poros motor dihubungkan dengan kopling silinder. Impelernya adalah impeler tertutup sentrifugal, dan untuk mencegah pompa air mundur saat dimatikan, katup periksa dipasang di ujung atas.
Bagian motor terletak di ujung bawah pompa listrik submersible, terutama terdiri dari komponen seperti rotor, stator, bantalan pemandu, bantalan dorong, dan film pengatur tekanan. Gulungan plastik atau stator terbuat dari kawat elektromagnetik kedap air berselubung nilon berisolasi polietilen. Bagian dalam motor diisi air bersih untuk mendinginkan bantalan motor. Film pengatur tekanan karet dipasang di bagian bawah motor untuk mengatur perubahan tekanan air di dalam bodi akibat kenaikan suhu motor.
Perangkat saluran masuk dan penyegel terletak di tengah pompa listrik submersible. Perangkat penyegel terletak di ujung atas motor dan terdiri dari cincin pelempar pasir dan segel oli kerangka untuk perangkat maju dan mundur. Fungsinya untuk mencegah masuknya sedimen ke bagian dalam motor.
Arti model pompa submersible sumur dalam 200-QJ80-55/5: 200- Diameter lubang sumur minimum yang cocok untuk pompa ini adalah 200 mm; pompa submersible sumur dalam QJ; 80- Nilai laju aliran 80m3/jam; 55- Total head yang dinilai adalah 55 meter; 5 tahap pompa air.

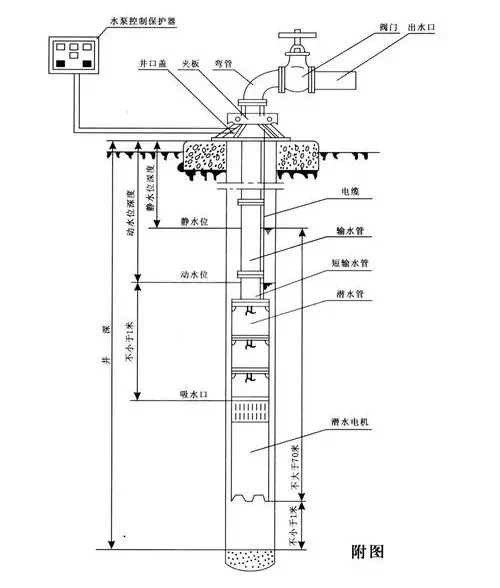

Diagram struktur pompa submersible sumur dalam adalah sebagai berikut:
